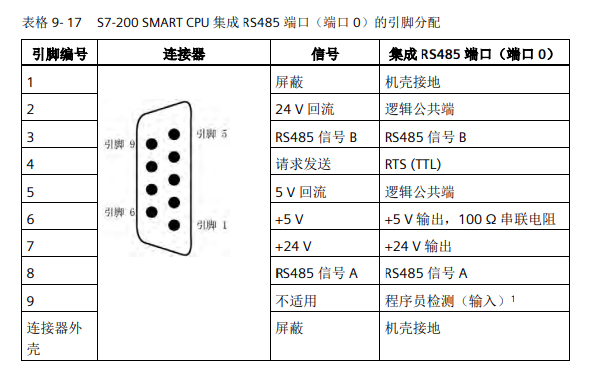

西門子S7-200-smart 系列PLC多數型號如SR20、CR20、SR30都帶有一個DB9接口。該接口提供5V電源以及符合RS485規范的通訊接口，易于連接外部標準RS485設備。具體的應用有HMI人機界面觸摸屏、變頻器通訊接口、絕對值編碼器等等。下圖為DB9的信號定義：
PIN3：RS485信號B；
PIN8：RS485信號A；
另外，S7-200-smart 系列西門子PLC可以擴展RS485接口，模塊型號為SB CM01，接線名稱如下圖：
對于常用設備間RS485連接，僅僅使用一對差分信號A、B，所以僅僅討論這兩個信號的使用注意點。
按照EIA 官方標準：
· A ：反向輸入端
· B ：同相輸入端
但另外，非常多的設備、芯片規格書及應用文檔，比如ISL8483E、MAX485芯片定義：
· A ：同相輸入端
· B ：反相輸入端
因以上兩種方法信號定義是相反的，所以在實際應用時非常容易發生連接錯誤而導致通 訊異常。因此，在標注信號時，我們可以將同相、反相的信號加上，表述成TXD+/TXD- 或DATA+/DATA- 或 A+/B-的形式。帶有+號的表示同相信號，帶-號的為反相信號。邏 輯電平上區分，同相信號電平要高于反相信號。
西門子S7-200-smart 系列PLC 的DB9接口以及擴展模塊 SB CM01 的信號定義均按 EIA標準進行，即A為反相端，B為同相端。與MAX485等TTL轉RS485芯片的A、B 定義相反，使用時需要特別注意。
